DS MODELING · DESIGN PATTERNS
같은 라인을 두 높이에서 봅니다.
같은 라인을 두 높이에서 봅니다.
라인 전체와, 그 안의 한 공정.
공장 3D 의 두 레벨을 그대로 가져왔습니다 — 베이스 조립 라인과 그 안의 공정. 왼쪽에서 설비가 돌고, 오른쪽에서 같은 순간의 DS 모델이 함께 켜집니다. demo.html 파일 하나로 서버 없이 열립니다.

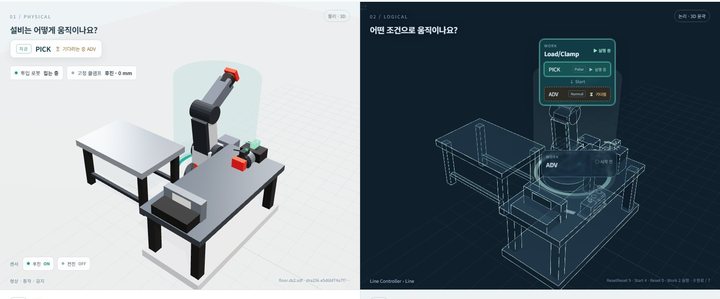

공정
공정 · 투입과 고정
한 Work 가 장치 둘을 차례로 부른다
장치는 각자 시스템으로 서 있고, 공정은 Call 로만 닿는다. 그 Call 의 순서가 Start 다.
- 모델
- floor.ds2.sdf
- 시스템
- Line Controller · Load Robot · Clamp Cylinder

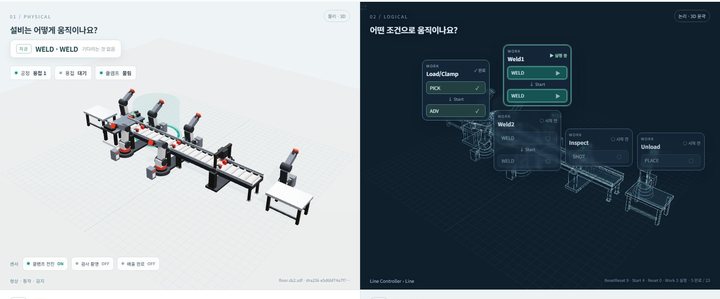

베이스 조립 라인
베이스 조립 라인 · 다섯 공정
공정이 다섯이어도 Flow 는 하나다
라인은 Work 를 한 줄로 잇고, 마지막이 처음을 되돌린다. 장치는 전부 그 줄 바깥에 선다.
- 모델
- floor.ds2.sdf
- 시스템
- Line Controller · 장치 8종
모델 파일은 fixtures/models/ 에 그대로 들어 있습니다.
이 게시본에는 Runtime·관찰 서버가 없습니다 — 화면의 「실행 중 · 완료」 는 재생 위치가 만든 것이고 관찰된 값이 아닙니다.
저장된 Status4 는 선언값입니다.
